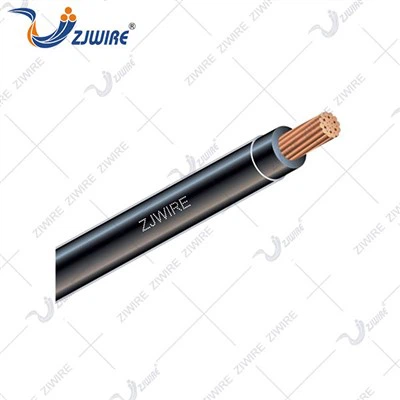

Wayar TW/THW/THW-2 daripada Zhejiang Zhongjing Cable Co., Ltd. direka untuk pengagihan kuasa yang selamat dan boleh dipercayai dalam pemasangan kediaman, komersial dan perindustrian. Dihasilkan dengan-konduktor kuprum berkualiti tinggi dan penebat PVC tahan lama, dawai bangunan ini memastikan kekonduksian yang sangat baik, kekuatan mekanikal dan ketahanan terhadap haba, lembapan dan bahan kimia. Kabel TW/THW/THW-2 kami mematuhi piawaian antarabangsa dan digunakan secara meluas dalam sistem pendawaian yang menuntut prestasi dan keselamatan yang tahan lama.
Spesifikasi Produk
|
Kawat TW/THW/THW-2 |
Pembekal Wayar Bangunan{0}}Berkualiti Tinggi |
| Bahan Konduktor | Tembaga (99.95% ketulenan) |
| Penebat | PVC, kalis api-dan tahan lembapan |
| Penilaian Voltan | 600V |
| Penarafan Suhu |
TW: 60 darjah THW: 75 darjah (basah/kering) THW-2: 90 darjah (basah/kering) |
| Pilihan Warna | Hitam, putih, merah, biru, hijau, kuning, dll. |
| Piawaian | UL 83, UL 1581, ASTM B3/B8, mematuhi RoHS |
Perbandingan Produk
|
Ciri-ciri |
Model TW |
Model THW |
Model THW-2 |
|
Suhu Operasi |
60 darjah (basah atau kering) |
75 darjah (basah atau kering) |
90 darjah (basah atau kering) |
|
Jejari Selekoh Minimum (Pemasangan Tetap) |
7.5 x OD |
7.5 x OD |
7.5 x OD |
|
Jejari Selekoh Minimum (Penggunaan Mudah Alih) |
15 x OD |
15 x OD |
15 x OD |
|
Rintangan Minyak |
Ya (persekitaran minyak 60 darjah) |
Ya (persekitaran minyak 75 darjah) |
(Sama seperti THW, tetapi dengan penarafan suhu yang lebih tinggi) |
|
Aplikasi Biasa |
Pendawaian elektrik dalaman, litar elektronik, papan suis, panel instrumen, kenderaan rekreasi, petunjuk motor, dsb. |
Sama seperti TW, tetapi untuk aplikasi yang memerlukan rintangan haba yang lebih tinggi sedikit |
Sama seperti THW, tetapi untuk persekitaran suhu yang lebih tinggi |
|
Penjelasan Akhiran Model |
T (termoplastik) W (kalis air) |
T (termoplastik) |
T (termoplastik) H (tahan-haba) W (kalis air) -2 (kadaran 90 darjah) |
Ciri-ciri Produk
Kekonduksian Elektrik Cemerlang – Konduktor kuprum-tulen tinggi meminimumkan kehilangan kuasa.
Penebat Tahan Lama – Penebat PVC kalis api-memastikan hayat perkhidmatan yang panjang.
Prestasi Serbaguna – Direka untuk lokasi kering atau basah, sesuai untuk voltan yang berbeza.
Pematuhan Piawaian – Dikilangkan mengikut UL, IEC dan pensijilan global yang lain.
Pemasangan Mudah - Permukaan penebat licin dan fleksibiliti membolehkan pengendalian mudah.
Aplikasi Produk
TW:Sesuai untuk pendawaian dalaman umum dalam persekitaran kering atau lembap dengan suhu persekitaran yang rendah, seperti pendawaian dalam kabinet kawalan.
THW:Sesuai untuk lokasi basah atau kering dengan suhu ambien yang lebih tinggi sedikit, seperti kedai mesin, ruang bawah tanah dan bilik dandang berhampiran.
THW-2:Sesuai untuk-persekitaran suhu tinggi, seperti di dalam peralatan industri tertentu, di-bengkel suhu tinggi atau di mana margin keselamatan yang lebih tinggi diperlukan.
Data Teknikal
|
Nombor Katalog |
Saiz/Nom. Kawasan Konduktor |
lebih kurang Diameter konduktor |
lebih kurang Diameter Keseluruhan |
Maks. Rintangan Konduktor |
Ampacity |
Appox. Kabel Weiaht |
Panjang Standard |
|
mm |
mm |
Ohm/km |
A |
Ka/km |
m |
||
|
PADAT |
mm |
||||||
|
TW14 |
1.6 |
1.6 |
3.20 |
8.906 |
25 |
26.6 |
150/kotak |
|
TW12 |
2.0 |
2.0 |
3.60 |
5.656 |
30 |
38.1 |
150/kotak |
|
TW10 |
2.6 |
2.6 |
4.20 |
3.324 |
40 |
59.6 |
150/kotak |
|
DUA8 |
3.2 |
3.2 |
5.60 |
2.198 |
55 |
95.6 |
150/kotak |
|
TERDAPAT |
mm² |
||||||
|
TW14X |
2.0 |
1.8 |
3.40 |
9.18 |
25 |
28.1 |
150/kotak |
|
TW12X |
3.5 |
2.4 |
4.00 |
5.17 |
30 |
44.8 |
150/kotak |
|
TW10X |
5.5 |
3.0 |
4.60 |
3.31 |
40 |
65.6 |
150/kotak |
|
TW08X |
8.0 |
3.6 |
6.00 |
2.30 |
55 |
100.8 |
150/kotak |
|
TW06X |
14 |
4.8 |
8.00 |
1.29 |
80 |
179.2 |
150/kotak |
|
TW04X |
22 |
6.0 |
9.20 |
0.818 |
105 |
262.5 |
150/kotak |
|
TW02X |
30 |
6.9 |
10.10 |
0.618 |
125 |
335.9 |
150/kotak |
|
TW01X |
38 |
8.0 |
12.00 |
0.470 |
145 |
448.5 |
300/kekili |
|
TW1/0 |
50 |
9.0 |
13.00 |
0.376 |
180 |
5525 |
300/kekili |
|
TW2/0 |
60 |
10.0 |
14.00 |
0.301 |
200 |
667.7 |
300/kekili |
|
TW3/0 |
80 |
11.5 |
15.50 |
0.228 |
245 |
861.4 |
300/kekili |
|
TW4/0 |
100 |
13.0 |
17.00 |
0.178 |
285 |
1080.3 |
300/kekili |
|
TW250 |
125 |
14.7 |
19.50 |
0.141 |
335 |
1379.9 |
300/kekili |
|
TW300 |
150 |
16.1 |
20.90 |
0.118 |
375 |
1633.3 |
300/kekili |
|
TW350 |
175 |
17.3 |
22.10 |
0.1011 |
410 |
1866.2 |
300/kekili |
|
TW400 |
200 |
18.2 |
23.00 |
0.0920 |
440 |
2054.0 |
300/kekili |
|
TW500 |
250 |
20.7 |
25.45 |
0.0709 |
510 |
2606.2 |
300/kekili |
|
TW600 |
300 |
22.7 |
28.30 |
0.0610 |
3149.7 |
300/kekili |
|
|
TW650 |
325 |
23.4 |
29.00 |
0.0560 |
600 |
3339.7 |
300/kekili |
|
TW750 |
375 |
25.4 |
30.98 |
0.0471 |
645 |
3895.1 |
300/kekili |
|
TW800 |
400 |
26.1 |
31.70 |
0.0450 |
660 |
4107.7 |
300/kekili |
|
TW1000 |
500 |
28.8 |
34.40 |
0.0370 |
755 |
4955.8 |
300/kekili |
Pilihan Penyesuaian
Kami menyediakan kabel TW/THW/THW-2 tersuai untuk memenuhi keperluan pasaran dan projek yang berbeza:
- Saiz konduktor & kiraan helai
- Ketebalan penebat & pengekodan warna
- Panjang pembungkusan (gulungan, gegelung, gulungan kayu)
- Logo dan penjenamaan OEM untuk pengedar
Jaminan Kualiti & Pensijilan
Di Zhejiang Zhongjing Cable Co., Ltd., kawalan kualiti yang ketat digunakan pada setiap peringkat pengeluaran: pemeriksaan bahan mentah, lukisan konduktor, penyemperitan penebat, ujian elektrik dan pembungkusan akhir. Wayar TW/THW/THW-2 kami diperakui di bawah UL, IEC, CE, RoHS dan memenuhi piawaian ISO 9001, memastikan kebolehpercayaan dan keselamatan antarabangsa.
Pembungkusan & Logistik
- Kami menawarkan pembungkusan yang fleksibel untuk memastikan pengangkutan yang selamat:
- Dram kayu, gelendong plastik atau gegelung dengan balutan susut
- Pelabelan yang jelas dengan saiz, jenis dan panjang
- Perkhidmatan penghantaran global melalui laut, udara atau ekspres
- Pembungkusan sedia eksport-kuat untuk mengelakkan kerosakan semasa transit
Perkhidmatan Selepas{0}}Jualan
Kami menyediakan-sokongan jangka panjang untuk semua kabel TW/THW/THW-2 yang dijual di seluruh dunia. Pelanggan boleh mengharapkan:
- Waranti 12–24 bulan (bergantung pada pesanan)
- Panduan teknikal untuk pemasangan
- Respons pantas untuk pertanyaan dan penggantian
- Sokongan berterusan untuk pengedar OEM dan{0}}rakan kongsi jangka panjang
